电涡流传感器测微测振

电涡流传感器是以高频电涡流效应为原理的非接触式测量位移或振动的传感器。测量对象是金属物体位移及运动状况。

电涡流传感器可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质影响、结构简单、安装方便。

目前广泛应用于能源、化工、医学、汽车、冶金、机器制造、军工、科研教学等诸多领域。

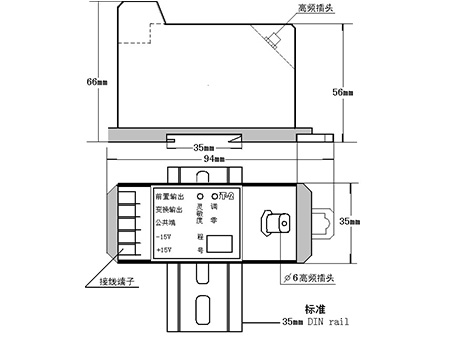

主要技术参数：

1)线性电源输入：±15V

2)前置输出：-2～-10V

3)变换输出：4～20 mA;0～5V;1～5V

4)线性量程：0.8~20 mm

5) 分 辨 率：0.1～2.5 mm/mV

6)非 线 性：±1%

7) 输出阻抗：100Ω

8)频率响应：10HZ～500HZ

9)使用温度：0℃～65℃。

通用型传感器指标：(电源-24V )

工作原理：

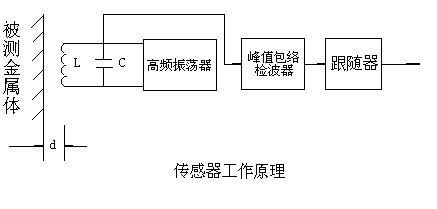

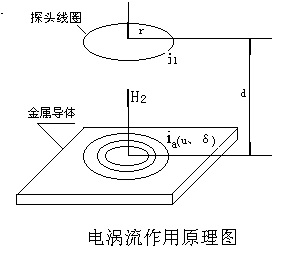

将一块金属板放在传感器探头线圈附近，当传感器线圈中有一高频电流通过时，便产生了高频电磁场。此交变磁场通过靠近的金属板，便在金属板表面产生感生电流。在电磁学上称为电涡流，如下图所示。

....根据楞次定律，电涡流也产生一个交变磁场。其方向与传感器线圈的原磁场方向相反，因此这两个磁场相互迭加，改变了传感器线圈的阻抗。这一变化既与电涡流效应有关又与静磁学效应有关，即与金属导体的电导率、磁导率、几何形状、线圈几何参数、激励电流频率以及线圈到金属导体的距离等参数有关。若前几项参数不变，其输出信号只与距离参数有关，从而可实现测距。 电涡流位移传感器正是利用这个定律将传感器线圈与被测金属导体之间距离的变化转换成线圈品质因数、等效阻抗和等效电感三个参数的变化。再通过测量、检波、校正等电路变为线性电压(电流)的变化。如下图所示。

用户订货时一定告知被测对象是什么金属材料，我们会根据要求来进行传感器标定和校准。

传感器应用举例：

1、轴的径向振动量

2、轴向位移的测量

3、键相测量

4、偏心测量

5、胀差测量

6、转速测量

7、用于科研和教学的多功能柔性转子试验台

1)刚性转子动平衡

2)刚性转子动平衡

3)转子的临界转速

4)转子结构形式的变化对临界转速的影响

5)柔性转子的振型

6)转子在振动过程中由于摩擦引起的振动

7)滑动轴承油膜形成

8)滑动轴承油膜震荡

9)非接触测量轴的径向振动和轴向位移

8、滚动轴承、电机换向器的整流片的动态监测

9、其它用途：

1)测量柴油机燃烧喷嘴形阀的上升动作

2)测量气缸内活塞的动作

3)监测轧辊的压限量

4)检测汽车、自行车、摩托车的偏摆

5)检测电风扇轴的动平衡、扇叶的动平衡

6)监测原子反应堆的料棒振动

7)测量船舶螺旋桨各部位的振动

8)测量压力机在高压下的变形

9) 测量蒸汽管的热胀量

10)测量导弹、火箭发射台在发射时的动态

11)判断高速电机的磨损

12)测量制动物体的移动

13)测量建筑物、桥梁、车辆、飞机、堤坝等实验模型

14)的振动，离心，静力试验时的位移式形变

15)测量机械构件在受力时相对于零位的位移或形变

16)监测精密机床的振动

17)大型磨床安装工件时的精密定位

18)检测流水线中工件的尺寸公差并自动计数

19)测量转速

20)在线检测管，棒材在冷轧过程中的尺寸公差

21)磁悬浮列车测量定位

22)磁悬浮设备定位与测量

23)检测长轧钢焊接处的翘曲度

24)检测工件的内外径

25)检测加热设备隔热材料的厚度

26)检测金属表面非金属涂层的厚度

27)测量纺织机械高速旋转锭子的振动

28)汽车、飞机、坦克的耐振试验

29)货币真伪的识别

30)组合新型压力、速度、流量等传感器。
