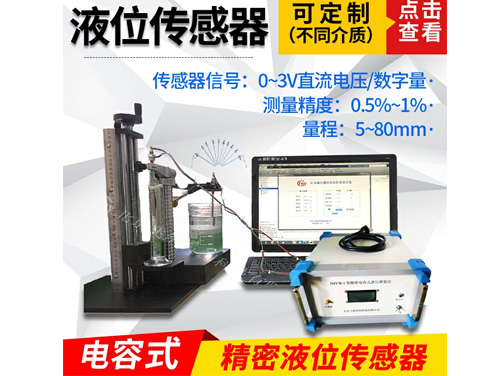

精密电容式液位测量系统

多点巡检与485通讯的精密电容式液位测量系统

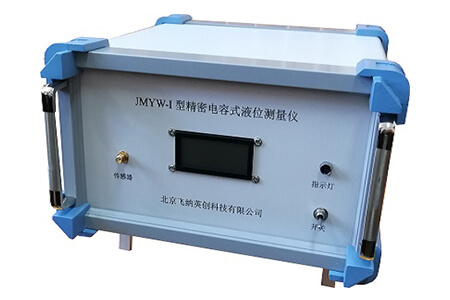

精密电容式液位测量仪

精密电容式液位测量传感器

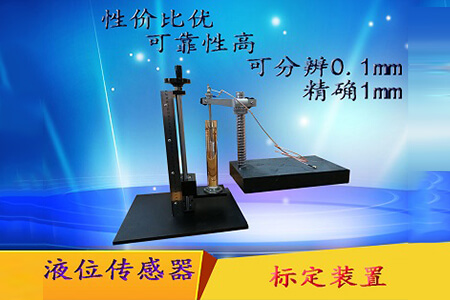

精密液位测量标定装置

电容传感器的基本结构是由两个导电极板和被测介质组成，且该两极板之间相互绝缘。目前市场上所售电容传感器款式很多，适用场合和测量精度各异，但其组成结构差别不大，大致可以分为两大类：一是平行板式电容传感器，二是圆柱同轴式电容传感器。

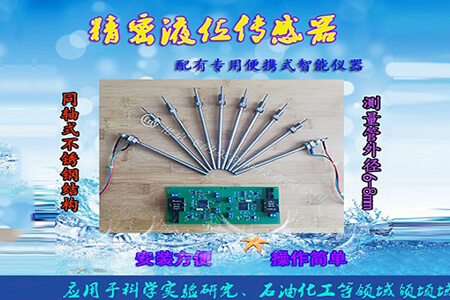

新研制的精密电容式液位传感器采用圆柱同轴式结构，由两根不锈钢管同轴安装组成，半径较小的为电容器内电极，半径较大的不锈钢管为电容器外电极，中间填充的非导电被测液体作为电容器的绝缘介质。如果被测液体为导电液体，则需对内外电极与被测介质接触的所有部分进行绝缘处理。

该精密电容式液位传感器参数

测量介质环境：硅油(也可订制其它种类测量介质传感器)

量程：5～80mm

测量精度：0.5%～1%

供电：9～12V直流电压

测量管外径：6～8mm

传感器信号：0～3V直流电压和数字量两种方式输出.

配套电路板采用单片智能系统，具有12位A/D数据采集和485数据通讯功能，配备上位机数据接收、显示和存贮软件。传感器安装孔为10mm，一般为螺母紧固链接。
